石油化工P&ID中的仪表有哪些?如何表示

石油化工P&ID中的仪表分类和画法

本文介绍了智能P&ID中仪表的分类和表示方法(仪表画法)。自动化仪表是一种用于测量、显示和控制过程参数的设备。它通过传感器将物理量转换成电信号,然后使用电子元件进行处理和放大,最终在显示面板上实时显示出来

自动化仪表是由若干自动化元件构成的,具有较完善功能的自动化技术工具。它一般同时具有数种功能,如测量、显示、记录或测量、控制、报警等。工业自动化仪表可以分为五大类:检测仪表、显示仪表、控制仪表、执行器和集中监测与控制装置。

  • 测量仪表:用于测量和监测各种物理量,如温度、压力、流量、液位等。
  • 控制仪表:用于控制和调节过程变量,例如PID控制器用于调节温度或压力。
  • 分析仪表:用于定量分析和检测物质组成和性质,如气体分析仪、液相色谱仪等。
  • 显示仪表:用于显示和记录测量数据、警报信息等,如数显仪表、图表记录仪等。
  • 信号转换器:将传感器生成的模拟信号转换为数字信号,并进行处理和传输。
  • 集散控制系统(DCS):用于集中监控和控制多个仪表装置的整套系统。

测量仪表

现场测量仪表安装在工业生产现场,现场测量仪表可分为物位仪表、压力仪表、温度仪表、流量仪表、气体分析仪表、液体分析仪表。

  1. 物位仪表
    物位仪表是在工业生产过程中测量液位、固体和粉粒堆积高度、以及液相-液相、液相-固相界面位置的仪表。物位仪表有连续测量和间断测量两种测量种类:连续式物位仪表和限位式物位仪表。
  2. 压力仪表
    压力仪表是测量工业生产过程中介质压力或压差变化的仪表。压力仪表可分为液柱式压力计(如U型管压力计、单管压力计、倾斜式压力计)、压力变送器、差压变送器、压力传感器、压力表、压力开关、玻璃管液体。
  3. 温度仪表
    温度仪表是测量物体冷热程度的工业自动化仪表。温度仪表可细分为玻璃管液体温度计、压力式温度计、热电偶、热电阻、温度变送器、双金属温度计、温度开关、光学高温度计、辐射式高温计、非接触式红外测温仪。
  4. 流量仪表
    流量仪表又称为流量计,流量仪表可细分为质量流量计(如科氏力质量流量计、热式质量流量计)、容积式流量计(刮板流量计、腰轮流量计、椭圆齿轮流量计)、冲板式流量计、流量开关、速度式流量计(如:转子流量计、涡轮流量计、超声波流量计、电磁流量计、涡街流量计)、明渠式流量计、靶式流量计、差压式流量计(如:孔板流量计、喷嘴式流量计、文丘里管式流量计、弯管流量计、V锥流量计、皮托管流量计、匀速管流量计).
  5. 气体分析仪表
    气体分析仪表是测量气体成分的流程分析仪表,它可细分为气相色谱/质谱分析仪、氧分析仪、有毒/可燃气体检测仪表、热导式分析仪、磁导分析仪、电化学分析仪、红外线分析仪、紫外线分析仪、激光气体分析仪、光电检测气体分析仪。
  6. 液体分析仪表
    液体分析仪表可细分为电化学式分析仪、紫外可见光分析仪、红外吸收光谱分析仪、馏程分析仪、液体色谱/质谱分析仪、水质分析仪(如:PH仪、电导仪、浓度/浊度仪、溶解氧分析仪、余氯分析仪、DOC/COD分析仪)、黏度/密度计。

其他仪表

  1. 现场仪表执行器
    现场仪表执行器分为气动薄膜调节阀、气动薄膜调节阀与阀门定位器配合使用、电气阀门定位器、智能电气阀门定位器。
  2. 显示记录仪表
    显示记录仪表分为有纸记录仪、无纸记录仪、显示仪表(模拟显示仪表、数字显示仪表、触摸屏HMI和CRT显示终端、闪光报警仪。
  3. 调节控制仪表
    包括PID调节器、PLC、数字控制系统(如:报警连续控制系统、DCS系统、FCS总线控制系统、ESD紧急停车系统、SIS安全仪表系统)、IPC工控机。
  4. 特殊测量仪表
    特殊测量仪表包括轴振动测量仪、轴位移测量仪、转速仪、称重仪表、厚度测量仪、信号校验仪、火焰检测仪等。

P&ID仪表画法

P&ID仪表基本图形画法
P&ID仪表基本图形画法

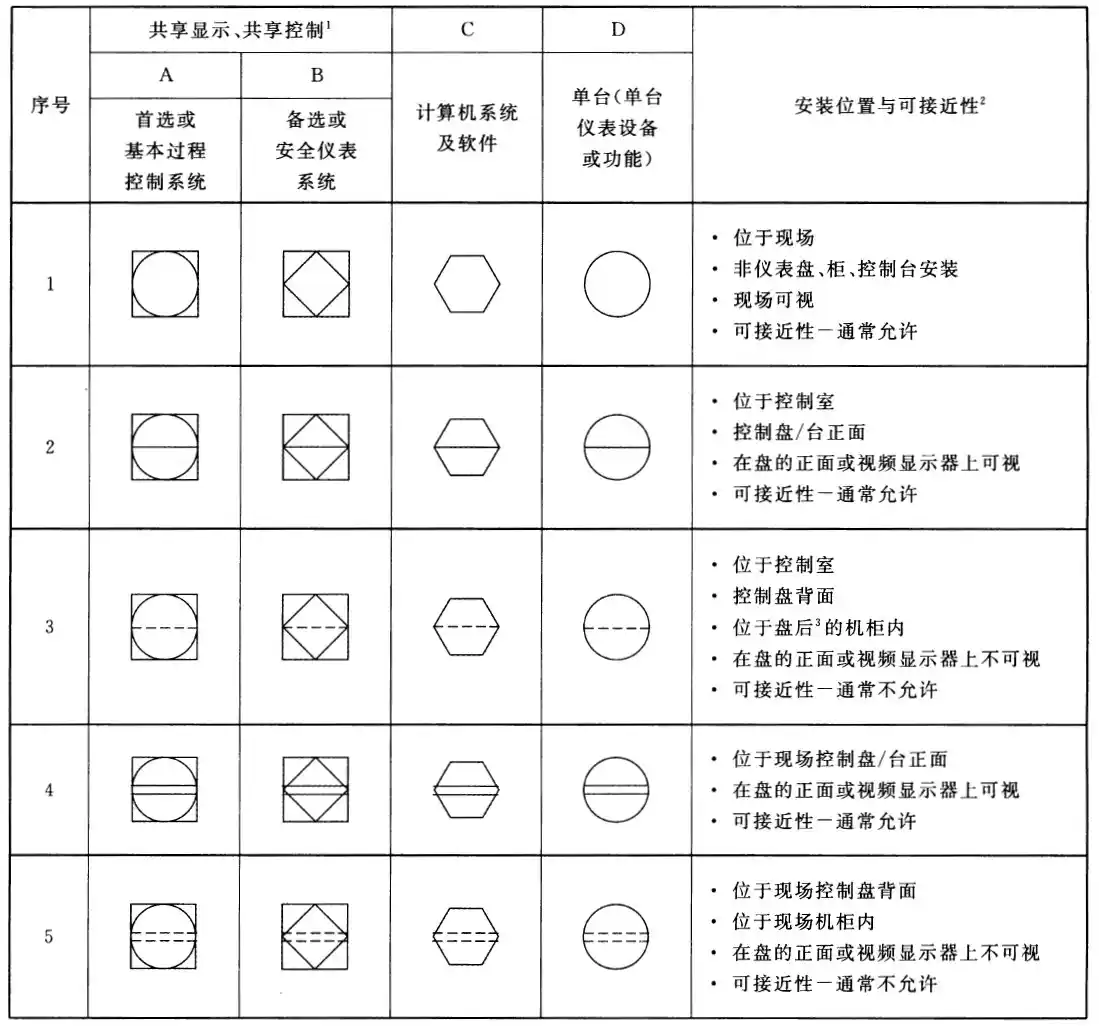

P&ID仪表设备与功能的图形符号
P&ID仪表设备与功能的图形符号
