油田工程数字化交付流程是什么

工程数字化交付流程概要

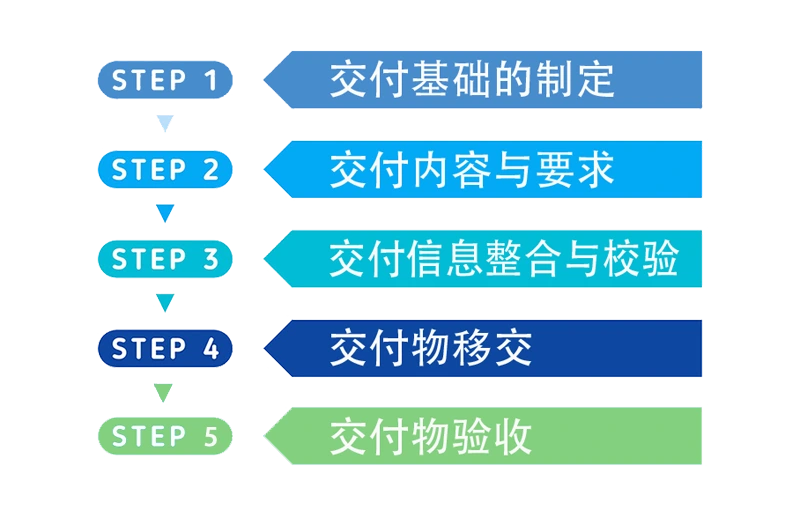

为保证油田工厂的数字化交付成品与物理工厂完整一致准确无误,并满足工程项目实际需求,数字化交付过程应遵循如下交付流程:交付基础的制定、交付内容与要求、交付信息整合与校验、交付物移交、交付物验收五个步骤

交付基础的制定

1. 交付基础部分应明确信息交付遵循的法律法规、国际标准、国家标准及行业标准;

2. 制定一系列的数字化交付规定,包括工厂分解结构PBS及类库规定,交付文件编码规定,设计、采购、施工交付规定,智能P&ID交付规定,各专业类库及属性规定等;

3. 明确工厂数字化交付的目标及参与方的组织机构、工作范围和职责;

4. 制定交付策略,并明确交付物的组织方式、存储方式和交付形式、交付验收标准、信息交付流程(可参考GB/T 51926交付标准执行),确定质量管理方案;

交付内容与要求

制定交付内容及要求,交付内容及要求宜适应当前行业信息化水平,具有可操作性。数字化交付内容一般包括三维模型、智能P&ID(工艺流程图)、属性数据和文档四个部分。每部分的交付内容和质量应符合相应的交付规定的要求,如交付的三维模型应符合项目三维模型数字化交付规定,交付的智能P&ID应符合智能P&ID数字化交付规定。

交付信息整合与校验

1. 交付信息整合阶段应将设计、采购、施工及运行阶段产生的三维模型、智能P&ID、属性数据和文档资料等信息按照信息交付方案收集、整理、转换并建立关联关系。

2. 交付信息整合阶段应根据质量审核规则进行信息校验。

3. 交付信息整合与校验应在数字化交付前完成,并应按相关要求形成质量审核报告。

交付物移交

1. 交付物移交包括交付信息移交及交付平台的移交;

2. 交付物移交应按照交付策略约定的交付形式及进度计划执行;

3. 交付平台移交时所承载的交付信息成果应与交付信息电子文件移交清单保持一致。

4. 交付信息移交时应提供交付信息的电子文件移交清单,移交清单应包括文件名称、格式、描述、修改日期和版本等。

交付物验收

交付物验收应包括交付信息及交付平台的验收。交付信息应按数据、文档和三维模型的交付物清单执行。应依据信息交付基础验证交付信息的完整性、准确性和一致性。数字化交付验收环节应包括以下方面:

1. 工厂对象完整无缺失,分类正确并符合项目规定;

2. 工厂对象属性完整,必要信息无缺失;

3. 文档命名和编号满足规定;

4. 工厂对象编号满足规定;

5. 属性计量单位正确,属性值的数据类型正确;

6. 项目相关文档完整无遗漏;

7. 三维模型、智能P&ID、属性数据、文档符合交付物规定。

8. 工厂对象与工厂分解结构之间、工厂对象与文档之间的关联关系正确;

工厂数字化交付流程图

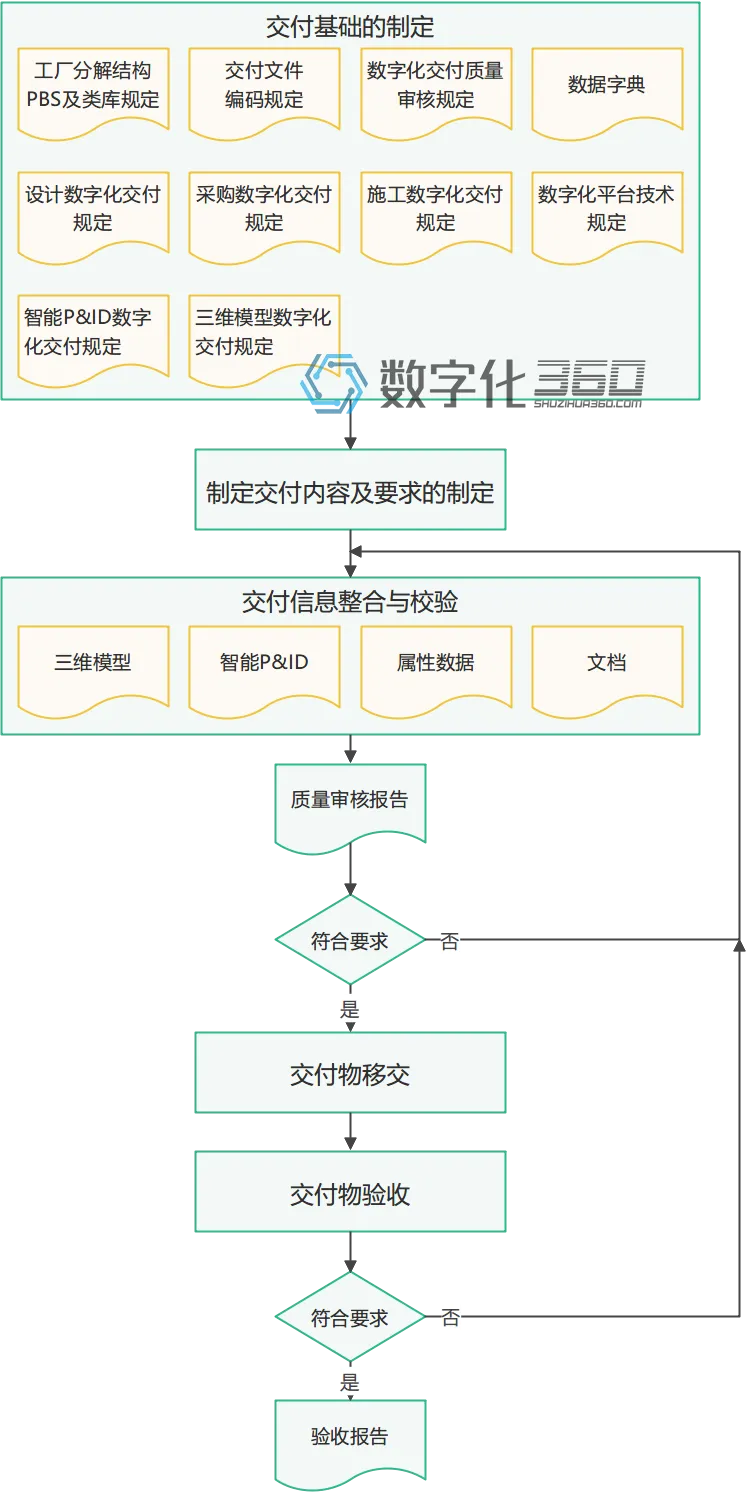

图1 数字化交付业务流程图
