数字化交付中的智能P&ID是什么?和传统P&ID有什么区别

工程数字化交付中的智能PID(鹰图SPPID软件绘制)

与传统PID不同,智能PID改变了以传统文档做为媒介的信息交付形式,而是基于数据库和规则驱动的工艺管道仪表流程图。智能PID交付是工程数字化交付过程中的重要环节,通过带数据库的智能PID移交,为PID和模型的二三维联动提供了便利

智能P&ID的定义

广义的P&ID可分为工艺管道和仪表流程图(即通常意义的P&ID)和公用工程管道和仪表流程图(即UID)两大类。P&ID是借助统一规定的图形符号和文字代号,用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件,按其各自功能以及工艺要求组合起来,以起到描述工艺装置的结构和功能的作用。

智能P&ID(Piping and Instrumentation Diagram)作为工厂最基本的设计资料和数字化移交的关键要素,和传统PID不同,智能PID改变了以传统文档做为媒介的信息交付形式,而是基于数据库和规则驱动的工艺管道仪表流程图。

智能PID是智能化和集成化的结果,是借助于附带装置数据的数据库来绘制的智能P&ID。这种以数据驱动图形,设计驱动设计的模式是工程设计工作提交的最重要的设计文档之一,它承载着工厂工艺流程和控制操作方法的基础描述,在工厂运营的全生命周期中有这重要意义,是工厂设计、建设、试车、运营、维护、改造直至报废的重要参考依据。

智能P&ID在数字化交付中的应用

智能PID交付是工程数字化交付过程中的重要环节,通过带数据库的智能PID移交,为数字化流程中的PID和模型的二三维联动提供了便利,代表着未来流程工业工程建设数字资产发展的交付方向,也必将充分发挥智能P&ID在工厂运行全生命周期做为设计数据资产的价值。

智能P&ID和传统P&ID示例

工程数字化交付中的智能PID(剑维aveva diagram软件绘制)

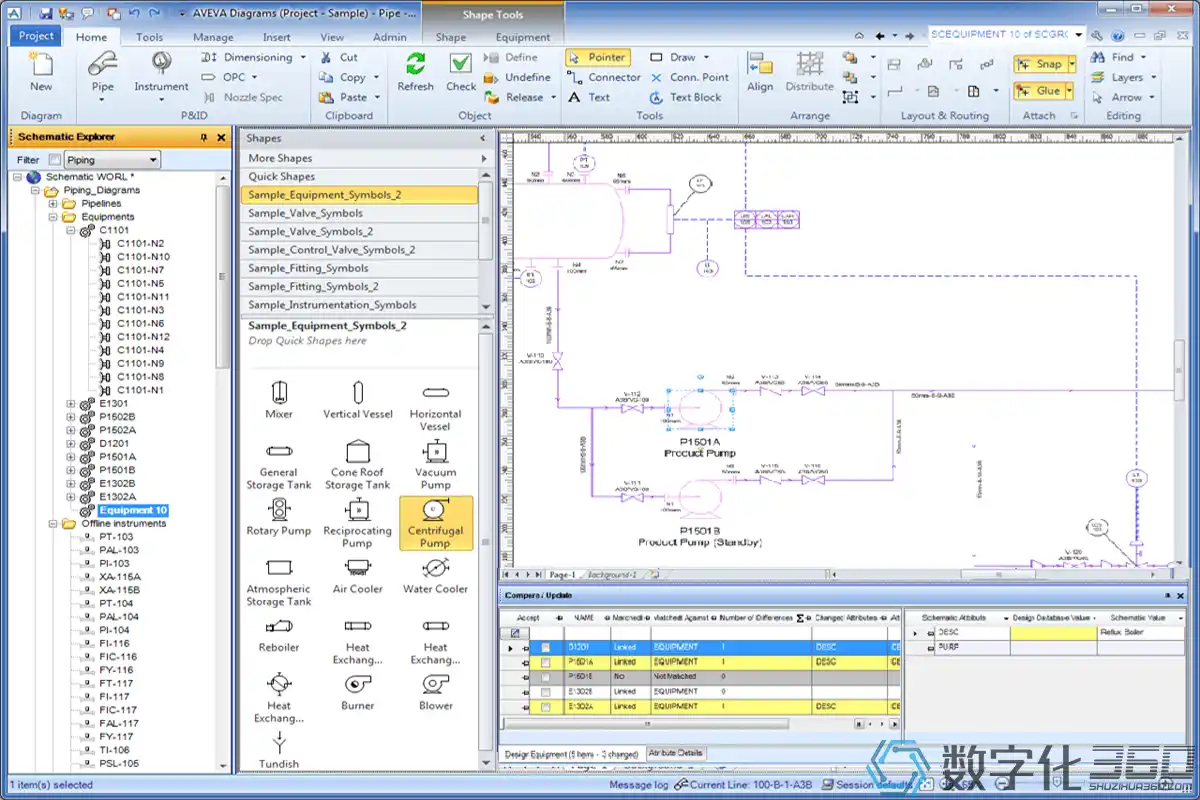

图1 智能PID示例 - aveva diagram软件绘制的智能PID
工程数字化交付中的智能PID(鹰图SPPID软件绘制)
图2 智能PID示例 - 鹰图SPPID软件绘制的智能PID
cad软件绘制的传统PID图纸

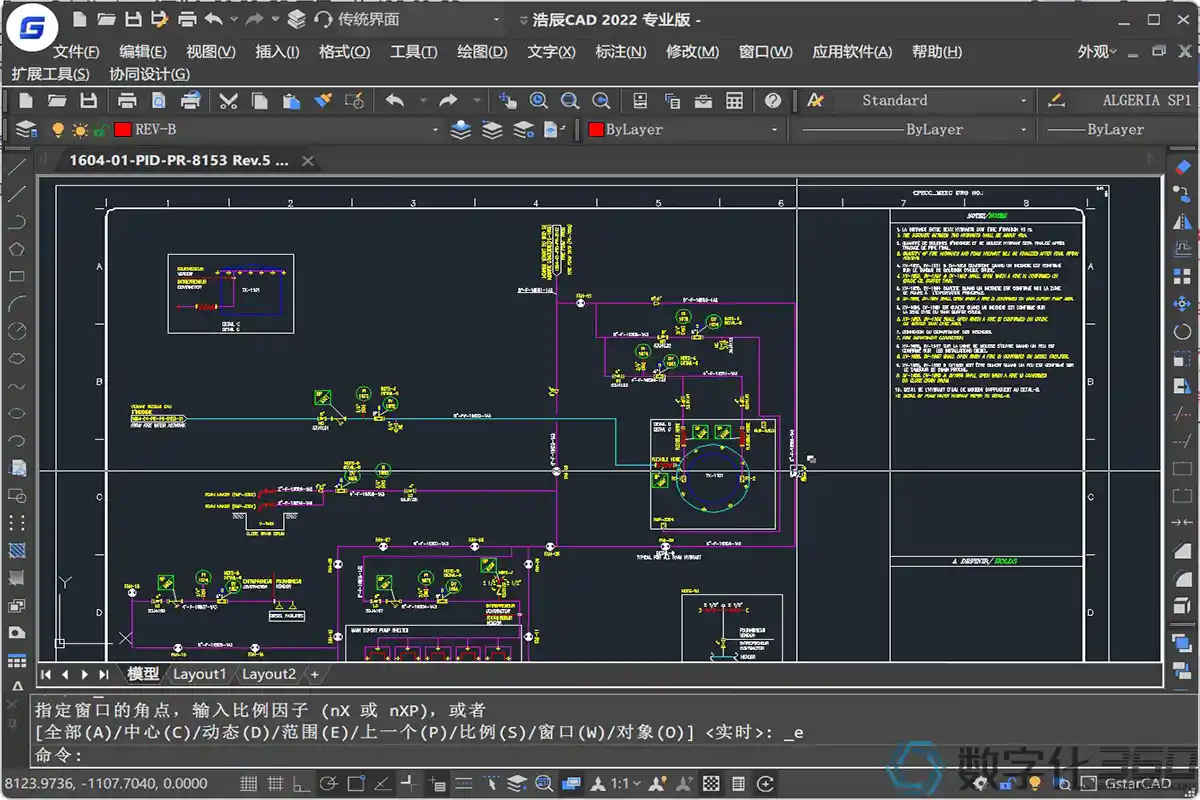

图3 传统PID示例 - Cad软件绘制的传统PID图纸
